twemproxy + redis + sentinel 实现redis集群高可用

本文主要描述使用 twemproxy + redis + sentinel + 脚本 实现redis集群的高可用，篇幅有点长（实战配置文件/命令）

先贴个本文主要标题列表哈

  • redis简介
  • sentinel 功能
  • twemproxy特性
  • twemproxy + redis + sentinel 实现redis集群高可用架构图
  • 实战一 ：环境部署
  • 实战二 ：redis 主从配置
  • 实战三 ：sentinel 配置
  • 实战四 ：twemproxy 配置

redis

Redis 是完全开源免费的，遵守BSD协议，内存中的数据结构存储系统，它可以用作数据库、缓存和消息中间件，是一个高性能的key-value数据库。

前面有篇文档写到了redis简介及安装和压测数据：http://www.huangdc.com/246

redis sentinel

redis sentinel 是redis 官方推荐的redis 高可用（HA）解决方案

sentinel 的功能：

  • 监控（Monitoring），sentinel 时刻监控着redis master-slave 是否正常运行
  • 通知（Notification），sentinel 可以通过api 来通知管理员，被监控的redis master-slave 出现了问题
  • 自动故障转移（Automatic failover），当redis master 出现故障不可用状态，sentinel 会开始一次故障转移，将其中一个 slave 提升为新的master ，将其他的slave 将重新配置使用新的master同步，并使用Redis的服务器应用程序在连接时收到使用新的地址连接
  • 配置提供者（Configuration provider） ，sentinel 作为在集群中的权威来源，客户端连接到sentinel来获取某个服务的当前Redis主服务器的地址和其他信息。当故障转移发生时，Sentinel 会报告新地址。

twemproxy (nutcraker)

Twemproxy，也叫nutcraker。是一个twtter开源的一个redis 和memcache 快速/轻量级代理服务器；Twemproxy是一个快速的单线程代理程序，支持Memcached ASCII协议和更新的Redis协议
Twemproxy 通过引入一个代理层，可以将其后端的多台 Redis 或 Memcached 实例进行统一管理与分配，使应用程序只需要在 Twemproxy 上进行操作，而不用关心后面具体有多少个真实的 Redis 或 Memcached 存储

twemproxy 的特性：

  • 支持失败节点自动删除
    – 可以设置重新连接该节点的时间
    – 可以设置连接多少次之后删除该节点
  • 支持设置HashTag
    – 通过HashTag可以自己设定将两个key哈希到同一个实例上去
  • 减少与redis的直接连接数
    – 保持与redis的长连接
    – 减少了客户端直接与服务器连接的连接数量
  • 自动分片到后端多个redis实例上
    – 多种hash算法：md5、crc16、crc32 、crc32a、fnv1_64、fnv1a_64、fnv1_32、fnv1a_32、hsieh、murmur、jenkins
    – 多种分片算法：ketama(一致性hash算法的一种实现)、modula、random
    – 可以设置后端实例的权重
  • 避免单点问题
    – 可以平行部署多个代理层,通过HAProxy做负载均衡，将redis的读写分散到多个twemproxy上。
  • 支持状态监控
    – 可设置状态监控ip和端口，访问ip和端口可以得到一个json格式的状态信息串
    – 可设置监控信息刷新间隔时间
  • 使用 pipelining 处理请求和响应
    – 连接复用，内存复用
    – 将多个连接请求，组成reids pipelining统一向redis请求
  • 并不是支持所有redis命令
    – 不支持redis的事务操作
    – 使用SIDFF, SDIFFSTORE, SINTER, SINTERSTORE, SMOVE, SUNION and SUNIONSTORE命令需要保证key都在同一个分片上。

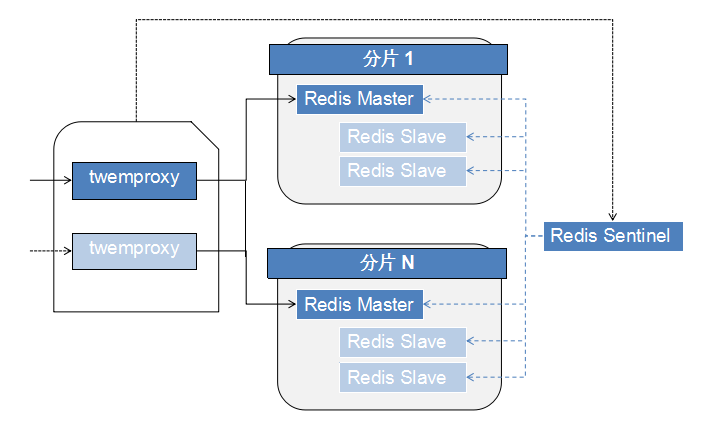

twemproxy + redis + sentinel 高可用架构

redis20160309162514

  • 前端使用twemproxy （主备节点）做代理，将其后端的多台Redis实例分片进行统一管理与分配
  • 每一个分片节点的redis slave 都是redis master的副本且只读
  • redis sentinel 持续不断的监控每个分片节点的master，当master出现故障且不可用状态时，sentinel 会通知/启动自动故障转移等动作
  • sentinel 可以在发生故障转移动作后触发相应脚本（通过 client-reconfig-script 参数配置 ），脚本获取到最新的master来修改 twemproxy 配置并重启 twemproxy

实战一 ：环境部署

实验环境：（简单化用三台主机）

ip 系统 部署软件 twemproxy服务 redis服务 sentinel服务
192.168.16.23 CentOS 6.7 redis twemproxy 192.168.16.23:14500 _ 192.168.16.23:26379
192.168.16.22 CentOS 6.7 redis _ 192.168.16.22:4500 192.168.16.22:4501 192.168.16.22:26379
192.168.16.24 CentOS 6.7 redis _ 192.168.16.24:4500 192.168.16.24:4501 192.168.16.24:26379

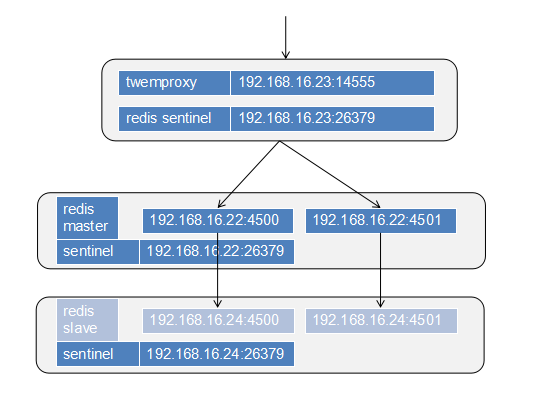

实验架构图：

redis20160309180825

安装redis

分别在三台服务器都安装 redis （192.168.16.22，192.168.16.23，192.168.16.24 ）

## 下载 &&　解压并安装
wget http://download.redis.io/releases/redis-3.0.6.tar.gz
tar zxf redis-3.0.6.tar.gz
cd redis-3.0.6
make && make install

## 检查bin文件 及 版本（默认bin文件路径为 /usr/local/bin/ ，也可以在编译时候加上 --prefix 参数自定义目录）
[root@vm16-22 ~]# ll /usr/local/bin/redis*
-rwxr-xr-x 1 root root 4589115 Feb 23 15:07 /usr/local/bin/redis-benchmark
-rwxr-xr-x 1 root root   22177 Feb 23 15:07 /usr/local/bin/redis-check-aof
-rwxr-xr-x 1 root root   45395 Feb 23 15:07 /usr/local/bin/redis-check-dump
-rwxr-xr-x 1 root root 4698322 Feb 23 15:07 /usr/local/bin/redis-cli
lrwxrwxrwx 1 root root      12 Feb 23 15:07 /usr/local/bin/redis-sentinel -> redis-server
-rwxr-xr-x 1 root root 6471190 Feb 23 15:07 /usr/local/bin/redis-server
[root@vm16-22 ~]# /usr/local/bin/redis-server -v
Redis server v=3.0.6 sha=00000000:0 malloc=jemalloc-3.6.0 bits=64 build=a1df4a293d9213e9

安装twemproxy

在 192.168.16.23 服务器安装 twemproxy

安装twemproxy 前，需要安装autoconf，automake，libtool 软件包

1、编译安装autoconf

##　下载 && 解压并安装
wget http://ftp.gnu.org/gnu/autoconf/autoconf-2.69.tar.gz
tar zxf autoconf-2.69.tar.gz
./configure
make && make install

2、编译安装automake

## 下载 && 解压并安装
wget http://ftp.gnu.org/gnu/automake/automake-1.15.tar.gz
tar zxf automake-1.15.tar.gz
./configure
make && make install

3、编译安装libtool

## 下载 && 解压并安装
wget https://ftp.gnu.org/gnu/libtool/libtool-2.4.6.tar.gz
tar zxf libtool-2.4.6.tar.gz
cd libtool-2.4.6
./configure
make && make install

4、编译安装twemproxy

## 下载 &&　解压并安装
wget https://github.com/twitter/twemproxy/archive/master.zip
unzip master.zip
cd twemproxy-master
## 在twemproxy源码目录执行autoreconf 生成 configure文件等
aclocal
autoreconf -f -i -Wall,no-obsolete
## 然后编译安装
./configure --prefix=/usr/local/twemproxy/
make && make install

注意：如果没有安装libtool 的话，autoreconf 的时候会报错，如下：

configure.ac:133: the top level
configure.ac:36: error: possibly undefined macro: AC_PROG_LIBTOOL
      If this token and others are legitimate, please use m4_pattern_allow.
      See the Autoconf documentation.
autoreconf: /usr/local/bin/autoconf failed with exit status: 1

实战二 ： redis 主从配置

1、创建目录环境

##
## 在192.168.12.22 , 192.168.12.24 创建目录
mkdir -p /data/nosql/{redis_4500,redis_4501,sentinel}

## 在192.168.12.23 创建目录
mkdir -p /data/nosql/sentinel
mkdir -p /usr/local/twemproxy/{conf,logs}

192.168.12.22:4500 -> 192.168.12.24:4500 （主->从）

192.168.12.22:4501 -> 192.168.12.24:4501 （主->从）

2、在 192.168.12.22 配置 192.168.12.22:4500 redis master

在192.168.12.22 配置master文件 /data/nosql/redis_4500/redis.conf ，文件内容如下：

daemonize yes     ##使用daemon 方式运行程序，默认为非daemon方式运行
pidfile "/data/nosql/redis_4500/redis.pid"    ##pid文件位置
port 4500            ##监听端口
bind 192.168.16.22   ##绑定ip
timeout 0            ## client 端空闲断开连接的时间
loglevel warning     ##日志记录级别，默认是notice，我这边使用warning,是为了监控日志方便。
                     ## 使用warning后，只有发生告警才会产生日志，这对于通过判断日志文件是否为空来监控报警非常方便。
logfile "/data/nosql/redis_4500/redis.log"
databases 16     ##默认是0，也就是只用1 个db,我这边设置成16，方便多个应用使用同一个redis server。
                 ##使用select n 命令可以确认使用的redis db ,这样不同的应用即使使用相同的key也不会有问题。

##下面是SNAPSHOTTING持久化方式的策略。
##为了保证数据相对安全，在下面的设置中，更改越频繁，SNAPSHOTTING越频繁，
##也就是说，压力越大，反而花在持久化上的资源会越多。
##所以我选择了master-slave模式，并在master关掉了SNAPSHOTTING。
save 900 1     #在900秒之内，redis至少发生1次修改则redis抓快照到磁盘
save 300 10    #在300秒之内，redis至少发生100次修改则redis抓快照到磁盘
save 60 10000  #在60秒之内，redis至少发生10000次修改则redis抓快照到磁盘
stop-writes-on-bgsave-error yes
rdbcompression yes   ##使用压缩
rdbchecksum yes
dbfilename "dump.rdb"
dir "/data/nosql/redis_4500"

## replication 设置
slave-serve-stale-data yes
slave-read-only yes
slave-priority 100

###LIMIT 设置
maxmemory 256mb   ##redis最大可使用的内存量，如果使用redis SNAPSHOTTING的copy-on-write的持久会写方式，会额外的使用内存，
                  ##为了使持久会操作不会使用系统VM，使redis服务器性能下降，建议保留redis最大使用内存的一半来留给持久化使用
maxmemory-policy allkeys-lru  ##使用LRU算法删除设置了过期时间的key,但如果程序写的时间没有写key的过期时间
                              ##建议使用allkeys-lru，这样至少保证redis不会不可写入

##append only mode设置
appendonly no
appendfsync everysec
no-appendfsync-on-rewrite no
auto-aof-rewrite-percentage 100
auto-aof-rewrite-min-size 64mb
lua-time-limit 5000

###slow log 设置
slowlog-log-slower-than 10000
slowlog-max-len 128

##advanced config设置，下面的设置主要是用来节省内存的
hash-max-ziplist-entries 1024
hash-max-ziplist-value 2048
list-max-ziplist-entries 512
list-max-ziplist-value 64
set-max-intset-entries 512
zset-max-ziplist-entries 128
zset-max-ziplist-value 64
activerehashing yes

client-output-buffer-limit normal 0 0 0
client-output-buffer-limit slave 256mb 64mb 60
client-output-buffer-limit pubsub 32mb 8mb 60

启动master 4500 端口：

##
[root@vm16-22 ~]# /usr/local/bin/redis-server /data/nosql/redis_4500/redis.conf

3、在 192.168.12.24 配置 192.168.12.24:4500 redis slave

在 192.168.12.24 配置slave文件 /data/nosql/redis_4500/redis.conf

redis slave 从实例需要多加一个配置参数： slaveof 192.168.16.22 4500 ， 指明master 的ip 和端口

文件内容如下：

daemonize yes
pidfile "/data/nosql/redis_4500/redis.pid"
port 4500     ##监听端口
bind 192.168.16.24  ##绑定ip
timeout 0
loglevel warning
logfile "/data/nosql/redis_4500/redis.log"
databases 16
save 900 1
save 300 10
save 60 10000
stop-writes-on-bgsave-error yes
rdbcompression yes
rdbchecksum yes
dbfilename "dump.rdb"
dir "/data/nosql/redis_4500"
slave-serve-stale-data yes
slave-read-only yes
slave-priority 100
maxmemory 256mb      ##缓存大小
maxmemory-policy allkeys-lru
appendonly no
appendfsync everysec
no-appendfsync-on-rewrite no
auto-aof-rewrite-percentage 100
auto-aof-rewrite-min-size 64mb
lua-time-limit 5000
slowlog-log-slower-than 10000
slowlog-max-len 128
hash-max-ziplist-entries 1024
hash-max-ziplist-value 2048
list-max-ziplist-entries 512
list-max-ziplist-value 64
set-max-intset-entries 512
zset-max-ziplist-entries 128
zset-max-ziplist-value 64
activerehashing yes
client-output-buffer-limit normal 0 0 0
client-output-buffer-limit slave 256mb 64mb 60
client-output-buffer-limit pubsub 32mb 8mb 60

# Generated by CONFIG REWRITE
## slave 实例只需要配置 slaveof 即可
slaveof 192.168.16.22 4500

启动 slave 实例服务

##
[root@vm16-24 ~]# /usr/local/bin/redis-server /data/nosql/redis_4500/redis.conf

4、192.168.12.22:4501 -> 192.168.12.24:4501 的 master->slave 同理第2、3步骤

5、检查两个主从实例信息：

## 查看redis 进程
[root@vm16-22 ~]# ps -ef |grep redis
root     37694     1  0 Mar04 ?        00:10:52 /usr/local/bin/redis-server 192.168.16.22:4501
root     39611 65000  0 22:03 pts/2    00:00:00 grep redis
root     60304     1  0 Mar04 ?        00:10:07 /usr/local/bin/redis-server 192.168.16.22:4500

[root@vm16-24 ~]# ps -ef |grep redis
root     36265     1  0 Mar04 ?        00:10:08 /usr/local/bin/redis-server 192.168.16.24:4501
root     63873 24110  0 22:03 pts/0    00:00:00 grep redis
root     65394     1  0 Mar04 ?        00:10:38 /usr/local/bin/redis-server 192.168.16.24:4500


## 检查主从信息  info replication
###　4500 端口主信息
[root@vm16-22 ~]# redis-cli -h 192.168.16.22 -p 4500 info replication
# Replication
role:master
connected_slaves:1
slave0:ip=192.168.16.24,port=4500,state=online,offset=96330188,lag=0
master_repl_offset:96330188
repl_backlog_active:1
repl_backlog_size:1048576
repl_backlog_first_byte_offset:95281613
repl_backlog_histlen:1048576

###　4500 端口从信息
[root@vm16-22 ~]# redis-cli -h 192.168.16.24 -p 4500 info replication
# Replication
role:slave
master_host:192.168.16.22
master_port:4500
master_link_status:up
master_last_io_seconds_ago:1
master_sync_in_progress:0
slave_repl_offset:96354366
slave_priority:100
slave_read_only:1
connected_slaves:0
master_repl_offset:0
repl_backlog_active:0
repl_backlog_size:1048576
repl_backlog_first_byte_offset:0
repl_backlog_histlen:0

###　4501 端口主信息
[root@vm16-22 ~]# redis-cli -h 192.168.16.22 -p 4501 info replication
# Replication
role:master
connected_slaves:1
slave0:ip=192.168.16.24,port=4501,state=online,offset=50410,lag=0
master_repl_offset:50553
repl_backlog_active:1
repl_backlog_size:1048576
repl_backlog_first_byte_offset:2
repl_backlog_histlen:50552


###　4501 端口从信息
[root@vm16-22 ~]# redis-cli -h 192.168.16.24 -p 4501 info replication
# Replication
role:slave
master_host:192.168.16.22
master_port:4501
master_link_status:up
master_last_io_seconds_ago:1
master_sync_in_progress:0
slave_repl_offset:75031
slave_priority:100
slave_read_only:1
connected_slaves:0
master_repl_offset:0
repl_backlog_active:0
repl_backlog_size:1048576
repl_backlog_first_byte_offset:0
repl_backlog_histlen:0

6、检查两个主从实例同步：

检查 192.168.12.22:4500 -> 192.168.12.24:4500 （主->从）同步

## 主设置一个key  huangdc
[root@vm16-22 ~]# redis-cli -h 192.168.16.22 -p 4500 set huangdc "i love you"
OK
## 在从获取
[root@vm16-22 ~]# redis-cli -h 192.168.16.24 -p 4500 get huangdc
"i love you"

检查 192.168.12.22:4501 -> 192.168.12.24:4501 （主->从）同步

## 主设置一个key  huangdc4501
[root@vm16-22 ~]# redis-cli -h 192.168.16.22 -p 4500 set huangdc4501 "i love you 4501"
OK
## 在从获取
[root@vm16-22 ~]# redis-cli -h 192.168.16.24 -p 4500 get huangdc4501
"i love you 4501"

ok , 两个主从同步没有问题

实战三 ： sentinel 配置

在三台服务器配置 sentinel ，sentinel 默认监听端口是 26379

1、三台服务器的sentinel 配置文件 /data/nosql/sentinel/sentinel.conf ，内容如下：

# Global
port 26379       ##监听端口
daemonize yes    ##使用daemon方式运行程序，默认为非daemon方式运行
dir "/data/nosql/sentinel"
pidfile "/data/nosql/sentinel/sentinel.pid"
loglevel notice
logfile "/data/nosql/sentinel/sentinel.log"
##
## sentinel monitor <master-group-name> <ip> <port> <quorum>
####行尾的<quorum>是数字
####这个数字表明需要最少多少个sentinel互相沟通来确认某个master是否真的死了
#
## sentinel <option_name> <master-group-name> <option_value>
#### down-after-milliseconds : sentinel会向master发送心跳PING来确认master是否存活，如果master在“一定时间范围”内不回应PONG或者是回复了一个错误消息，那么这个sentinel会主观地(单方面地)认为这个master已经不可用了(subjectively down, 也简称为SDOWN)。而这个down-after-milliseconds就是用来指定这个“一定时间范围”的，单位是毫秒。
#### failover-timeout : 这个选项确定自动转移故障超时时间，单位毫秒
#### parallel-syncs : 在发生failover主备切换时，这个选项指定了最多可以有多少个slave同时对新的master进行同步

sentinel monitor redis_14555_g1_4500 192.168.16.22 4500 2
sentinel down-after-milliseconds redis_14555_g1_4500 2500
sentinel failover-timeout redis_14555_g1_4500 10000
sentinel parallel-syncs redis_14555_g1_4500 1

sentinel monitor redis_14555_g2_4501 192.168.16.22 4501 2
sentinel down-after-milliseconds redis_14555_g2_4501 2500
sentinel failover-timeout redis_14555_g2_4501 10000
sentinel parallel-syncs redis_14555_g2_4501 1

上面的配置项配置了两个名字分别为redis_14555_g1_4500 和redis_14555_g2_4501 的master，配置文件只需要配置master的信息就好啦，不用配置slave的信息，因为slave能够被自动检测到(master节点会有关于slave的消息)。需要注意的是，配置文件在sentinel运行期间是会被动态修改的，例如当发生主备切换时候，配置文件中的master会被修改为另外一个slave。这样，之后sentinel如果重启时，就可以根据这个配置来恢复其之前所监控的redis集群的状态。

大家在这里记一下我给两个master的命名为 redis_14555_g1_4500 和 redis_14555_g2_4501 ，是有目的的，为了sentinel 后面触发修改twemproxy 的配置文件和重启有关系

sentinel 的配置信息也可以通过动态配置 ，如 SENTINEL SET command动态修改

2、在三台服务器分别启动 sentinel 服务

#
/usr/local/bin/redis-sentinel /data/nosql/sentinel/sentinel.conf

3、测试sentinel 自动故障转移（kill掉一个master ，sentinel 会将slave 提升为master）

在前面redis 配置主从时候，我们已经检查过了 主从的信息

## 查看 192.168.16.24:4501 的信息（ role:slave ）
[root@vm16-22 ~]# redis-cli -h 192.168.16.24 -p 4501 info replication
# Replication
role:slave      ## slave
master_host:192.168.16.22
master_port:4501
master_link_status:up
master_last_io_seconds_ago:0
master_sync_in_progress:0
slave_repl_offset:855442
slave_priority:100
slave_read_only:1
connected_slaves:0
master_repl_offset:0
repl_backlog_active:0
repl_backlog_size:1048576
repl_backlog_first_byte_offset:0
repl_backlog_histlen:0

## kill 掉 192.168.16.22:4501  master 进程
[root@vm16-22 ~]# ps -ef |grep 4501
root     14455 59263  0 23:16 pts/2    00:00:00 grep 4501
root     37694     1  0 Mar04 ?        00:10:58 /usr/local/bin/redis-server 192.168.16.22:4501
[root@vm16-22 ~]# kill 37694
[root@vm16-22 ~]# ps -ef |grep 4501
root     14532 59263  0 23:16 pts/2    00:00:00 grep 4501

## 立马再次查看 192.168.16.24:4501 的信息，角色role 还是slave ；因为故障转移需要一点时间
[root@vm16-22 ~]# redis-cli -h 192.168.16.24 -p 4501 info replication
# Replication
role:slave   ## slave
master_host:192.168.16.22
master_port:4501
master_link_status:down
master_last_io_seconds_ago:-1
master_sync_in_progress:0
slave_repl_offset:857887
master_link_down_since_seconds:20
slave_priority:100
slave_read_only:1
connected_slaves:0
master_repl_offset:0
repl_backlog_active:0
repl_backlog_size:1048576
repl_backlog_first_byte_offset:0
repl_backlog_histlen:0

## 稍等几秒，再次查看 192.168.16.24:4501 的信息，角色role 还是master；故障转移成功，提升slave为 master了
[root@vm16-22 ~]# redis-cli -h 192.168.16.24 -p 4501 info replication
# Replication
role:master    ## master
connected_slaves:0
master_repl_offset:0
repl_backlog_active:0
repl_backlog_size:1048576
repl_backlog_first_byte_offset:0
repl_backlog_histlen:0
[root@vm16-22 ~]#

4、查看一台sentinel 的日志信息

55580:X 09 Mar 23:17:01.856 # +new-epoch 9
55580:X 09 Mar 23:17:01.856 # +try-failover master redis_14555_g2_4501 192.168.16.22 4501
55580:X 09 Mar 23:17:01.900 # +vote-for-leader f88ba4336b43abddc5c9fbffbc564b2bc213560c 9
55580:X 09 Mar 23:17:01.979 # 192.168.16.23:26379 voted for f88ba4336b43abddc5c9fbffbc564b2bc213560c 9
55580:X 09 Mar 23:17:01.986 # 192.168.16.24:26379 voted for f88ba4336b43abddc5c9fbffbc564b2bc213560c 9
55580:X 09 Mar 23:17:02.040 # +elected-leader master redis_14555_g2_4501 192.168.16.22 4501
55580:X 09 Mar 23:17:02.040 # +failover-state-select-slave master redis_14555_g2_4501 192.168.16.22 4501
55580:X 09 Mar 23:17:02.117 # +selected-slave slave 192.168.16.24:4501 192.168.16.24 4501 @ redis_14555_g2_4501 192.168.16.22 4501
55580:X 09 Mar 23:17:02.117 * +failover-state-send-slaveof-noone slave 192.168.16.24:4501 192.168.16.24 4501 @ redis_14555_g2_4501 192.168.16.22 4501
55580:X 09 Mar 23:17:02.176 * +failover-state-wait-promotion slave 192.168.16.24:4501 192.168.16.24 4501 @ redis_14555_g2_4501 192.168.16.22 4501
55580:X 09 Mar 23:17:02.425 # +promoted-slave slave 192.168.16.24:4501 192.168.16.24 4501 @ redis_14555_g2_4501 192.168.16.22 4501
55580:X 09 Mar 23:17:02.425 # +failover-state-reconf-slaves master redis_14555_g2_4501 192.168.16.22 4501
55580:X 09 Mar 23:17:02.425 # +failover-end master redis_14555_g2_4501 192.168.16.22 4501
55580:X 09 Mar 23:17:02.425 # +switch-master redis_14555_g2_4501 192.168.16.22 4501 192.168.16.24 4501
55580:X 09 Mar 23:17:02.426 * +slave slave 192.168.16.22:4501 192.168.16.22 4501 @ redis_14555_g2_4501 192.168.16.24 4501
55580:X 09 Mar 23:17:04.956 # +sdown slave 192.168.16.22:4501 192.168.16.22 4501 @ redis_14555_g2_4501 192.168.16.24 4501

大家可以自行查看一下相关说明

实战四 ： twemproxy 配置

因为sentinel 确保了 redis 主从故障转移，当master 出现故障后，将slave提升为master 继续为客户端提供缓存服务；但是新的master ip 和端口信息已经发生了改变，所以客户端需要重新配置文件或者改造程序才能重新连接新的master ，这样有点不方便 。为了方便客户端无需改造及redis 达到高可用状态（故障恢复时间保持在1分钟内），我们采用 twemproxy 做redis 前端代理，分片存储数据，结合sentinel故障转移时的通知/触发脚本功能，做一个自动故障转移且高可用的redis 集群。也就是本文最开始的架构图 twemproxy + redis + sentinel + 脚本 实现redis高可用架构（高可用集群）

redis 主从 和 sentinel 基本都已经配置好了，我们现在来配置一下 twemproxy

1、在 192.168.16.23 服务器上配置twemproxy ，配置文件为 /usr/local/twemproxy/conf/redis_14555.yml

内容为：

redis_14555:
  listen: 192.168.16.23:14555
  hash: fnv1a_64
  distribution: ketama
  auto_eject_hosts: true
  redis: true
  server_retry_timeout: 2000
  server_failure_limit: 1
  servers:
   - 192.168.16.22:4500:1
   - 192.168.16.22:4501:1

上面配置了两个redis master 的分片 192.168.16.22:4500 和 192.168.16.22:4501 。

这里的参数我们先不讲，我们看看配置的文件名是 redis_14555.yml ，大家有没有想起来，跟sentinel monitor 监控的 master-group-name 有关系，对了取的就是master-group-name 的前半段（redis_14555_g1_4500）; 大家再记住一下，后面还会用到

2、启动twemproxy

## 启动
[root@vm16-23 ~]# /usr/local/twemproxy/sbin/nutcracker -c /usr/local/twemproxy/conf/redis_14555.yml -p /usr/local/twemproxy/conf/redis_14555.pid -o /usr/local/twemproxy/logs/redis_14555.log -v 11 -d

[root@vm16-23 ~]# ps -ef |grep nutcracker
root      9356     1  0 23:56 ?        00:00:00 /usr/local/twemproxy/sbin/nutcracker -c /usr/local/twemproxy/conf/redis_14555.yml -p /usr/local/twemproxy/conf/redis_14555.pid -o /usr/local/twemproxy/logs/redis_14555.log -v 11 -d

启动相关参数信息说明：

Usage: nutcracker [-?hVdDt] [-v verbosity level] [-o output file]
                  [-c conf file] [-s stats port] [-a stats addr]
                  [-i stats interval] [-p pid file] [-m mbuf size]
Options:
  -h, --help             : this help
  -V, --version          : show version and exit
  -t, --test-conf        : test configuration for syntax errors and exit
  -d, --daemonize        : run as a daemon
  -D, --describe-stats   : print stats description and exit
  -v, --verbose=N        : set logging level (default: 5, min: 0, max: 11)
  -o, --output=S         : set logging file (default: stderr)
  -c, --conf-file=S      : set configuration file (default: conf/nutcracker.yml)
  -s, --stats-port=N     : set stats monitoring port (default: 22222)
  -a, --stats-addr=S     : set stats monitoring ip (default: 0.0.0.0)
  -i, --stats-interval=N : set stats aggregation interval in msec (default: 30000 msec)
  -p, --pid-file=S       : set pid file (default: off)
  -m, --mbuf-size=N      : set size of mbuf chunk in bytes (default: 16384 bytes)

3、测试 twemproxy set/get ，后端分片查看

## 测试set 和 get

## 测试短key - value
[root@vm16-23 ~]# redis-cli -h 192.168.16.23 -p 14555 set huang "dc"
OK
[root@vm16-23 ~]# redis-cli -h 192.168.16.23 -p 14555 get huang
"dc"

## 测试长key - value
[root@vm16-23 ~]# redis-cli -h 192.168.16.23 -p 14555 set huangggggggggggggggggggggggggg "dccccccccccccccccccccccccccccccccccccc"
OK
[root@vm16-23 ~]# redis-cli -h 192.168.16.23 -p 14555 get huangggggggggggggggggggggggggg
"dccccccccccccccccccccccccccccccccccccc"

## 直接通过后端redis 的master get key 查看存储，会发现已经分片了
[root@vm16-23 ~]# redis-cli -h 192.168.16.22 -p 4500 get huang
"dc"
[root@vm16-23 ~]# redis-cli -h 192.168.16.22 -p 4501 get huang
(nil)

[root@vm16-23 ~]# redis-cli -h 192.168.16.22 -p 4500 get huangggggggggggggggggggggggggg
(nil)
[root@vm16-23 ~]# redis-cli -h 192.168.16.22 -p 4501 get huangggggggggggggggggggggggggg
"dccccccccccccccccccccccccccccccccccccc"

我们现在将 192.168.16.22:4501 master 直接kill 掉 ，并查看 192.168.16.22:4501 的从服务192.168.16.24:4501是否被提示为 master

[root@vm16-22 ~]# ps -ef |grep 4501
root     18304     1  0 Mar09 ?        00:00:03 /usr/local/bin/redis-server 192.168.16.22:4501
root     41826 59263  0 00:07 pts/2    00:00:00 grep 4501
[root@vm16-22 ~]# kill 18304
[root@vm16-22 ~]# ps -ef |grep 4501
root     41871 59263  0 00:07 pts/2    00:00:00 grep 4501


## 查看从服务是否被提升为新的 master ，如下所示，很明显已经被提升为master了
[root@vm16-22 ~]# redis-cli -h 192.168.16.24 -p 4501 info replication
# Replication
role:master
connected_slaves:0
master_repl_offset:0
repl_backlog_active:0
repl_backlog_size:1048576
repl_backlog_first_byte_offset:0
repl_backlog_histlen:0

好了，我们再次通过 twemproxy 获取 刚刚设置的两个key “huang” 和 “huangggggggggggggggggggggggggg”

##
[root@vm16-23 ~]# redis-cli -h 192.168.16.23 -p 14555 get huang
"dc"
[root@vm16-23 ~]# redis-cli -h 192.168.16.23 -p 14555 get huangggggggggggggggggggggggggg
(error) ERR Connection refused

## 很明显，刚刚存储在 4501 上面的key:huangggggggggggggggggggggggggg 已经获取不到了

为了让redis 达到高可用状态，我们还需要在 sentinel 发送故障转移的时候，将新的master ip和端口告知twemproxy ，并修改twemproxy的配置文件和重启nutcracker服务，下一步见分晓

4、sentinel 配置 client-reconfig-script 脚本

增加脚本 /data/nosql/sentinel/client-reconfig.sh ; 并添加执行权限 chmod +x /data/nosql/sentinel/client-reconfig.sh ; 脚本内容如下：

#!/bin/sh
###  sentinel 触发执行此脚本时，会默认传递几个参数过来
###  <master-name> <role> <state> <from-ip> <from-port> <to-ip> <to-port>
#
monitor_name="$1"   ##monitor master-group-name
master_old_ip="$4"
master_old_port="$5"
master_new_ip="$6"
master_new_port="$7"
twemproxy_name=$(echo $monitor_name |awk -F'_' '{print $1"_"$2}')   ##注意
## 本文前面已经提了2次让大家记住一个地方 master-group-name ，我这边的命名规则 redis_14555_g1_4500 , 这里我就是为了获取redis_14555 , 因为twemproxy 的配置文件名用的是 redis_14555.yml ；
## 这里通过获取  master-group-name 来修改 twemproxy 的配置文件，这里定的一点规范而已

twemproxy_bin="/usr/local/twemproxy/sbin/nutcracker"
twemproxy_conf="/usr/local/twemproxy/conf/${twemproxy_name}.yml"
twemproxy_pid="/usr/local/twemproxy/conf/${twemproxy_name}.pid"
twemproxy_log="/usr/local/twemproxy/logs/${twemproxy_name}.log"
twemproxy_cmd="${twemproxy_bin} -c ${twemproxy_conf} -p ${twemproxy_pid} -o ${twemproxy_log} -v 11 -d"

## 将新的master 端口和ip 替换掉 twemproxy 配置文件中旧的master 信息
sed -i "s/${master_old_ip}:${master_old_port}/${master_new_ip}:${master_new_port}/" ${twemproxy_conf}

## kill 掉根据redis_14555.yml配置启动的nutcracker 进程 ，并重新启动
ps -ef |grep "${twemproxy_cmd}" |grep -v grep |awk '{print $2}'|xargs kill
${twemproxy_cmd}

sleep 1
ps -ef |grep "${twemproxy_cmd}" |grep -v grep

动态修改192.168.16.23:26379 sentinel 的配置，添加 client-reconfig-script 项

[root@vm16-23 sentinel]# redis-cli -h 192.168.16.23 -p 26379 sentinel set redis_14555_g1_4500 client-reconfig-script /data/nosql/sentinel/client-reconfig.sh
OK
[root@vm16-23 sentinel]# redis-cli -h 192.168.16.23 -p 26379 sentinel set redis_14555_g2_4501 client-reconfig-script /data/nosql/sentinel/client-reconfig.sh
OK
[root@vm16-23 sentinel]#

5、再次测试 twemproxy

我们确认一下 twemproxy的配置文件的 servers 信息：（/usr/local/twemproxy/conf/redis_14555.yml）

[root@vm16-23 sentinel]# cat /usr/local/twemproxy/conf/redis_14555.yml
redis_14555:
  listen: 192.168.16.23:14555
  hash: fnv1a_64
  distribution: ketama
  auto_eject_hosts: true
  redis: true
  server_retry_timeout: 2000
  server_failure_limit: 1
  servers:
   - 192.168.16.22:4500:1
   - 192.168.16.22:4501:1

### 确定servers项的信息为 192.168.16.22:4500:1 和 192.168.16.22:4501:1

好了，在192.168.16.22服务器上，我们把 192.168.16.22:4501 master 干掉，直接kill 掉


[root@vm16-22 sentinel]# ps -ef |grep 4501 |grep -v grep
root     61109     1  0 00:41 ?        00:00:00 /usr/local/bin/redis-server 192.168.16.22:4501
[root@vm16-22 sentinel]# kill 61109
[root@vm16-22 sentinel]# ps -ef |grep 4501 |grep -v grep

通过twemproxy 代理192.168.16.23:14555 获取key “huang” 和 “huangggggggggggggggggggggggggg”的值

[root@vm16-22 sentinel]# redis-cli -h 192.168.16.23 -p 14555 get huang
"123"
[root@vm16-22 sentinel]# redis-cli -h 192.168.16.23 -p 14555 get huangggggggggggggggggggggggggg
"dccccccccccccccccccccccccccccccccccccc"
[root@vm16-22 sentinel]#

## oh oh  获取到了

再次查看twemproxy 的配置文件的 servers 信息：（/usr/local/twemproxy/conf/redis_14555.yml）

[root@vm16-23 sentinel]# cat /usr/local/twemproxy/conf/redis_14555.yml
redis_14555:
  listen: 192.168.16.23:14555
  hash: fnv1a_64
  distribution: ketama
  auto_eject_hosts: true
  redis: true
  server_retry_timeout: 2000
  server_failure_limit: 1
  servers:
   - 192.168.16.22:4500:1
   - 192.168.16.24:4501:1

看到没有，看到没有，看到没有，192.168.16.22:4501 已经被替换为 192.168.16.24:4501 了。

twemproxy + redis + sentinel + 脚本 实现redis高可用架构（高可用集群）

twemproxy 有个缺点：如果 Twemproxy 的后端节点数量发生变化，Twemproxy 相同算法的的情况下，原来的数据必须重新处理分布，否则会存在找不到key值的情况

转载请注明：Huangdc » twemproxy + redis + sentinel 实现redis集群高可用

results matching ""

    No results matching ""
